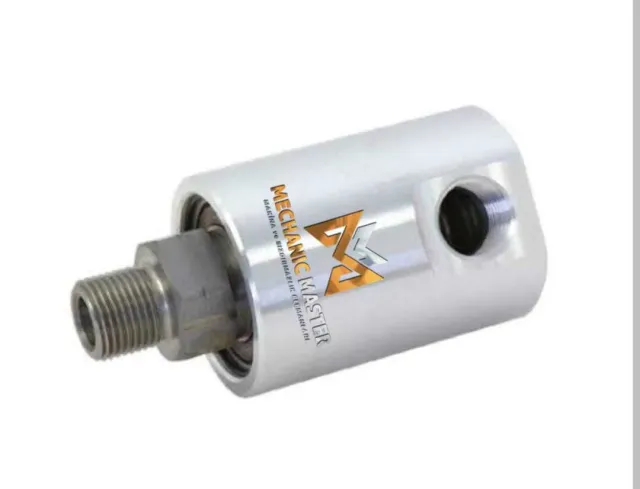

MM-1000 Hava Başlığı
Su, buhar, hava ve kızgın yağ hatlarında döner tamburlara akışkan aktaran döner başlık (rotary joint) sistemleri.
Sıcaklık
120 °C
Basınç
10 bar
Devir
1500 d/dk
Teklif listenize ekleyin
Birden fazla ürünü veya aynı ürünü farklı ölçülerde ekleyip hepsini tek seferde gönderin.
Genel Tanım
| Havanın hareketli kısımlara geçişinde kullanılan döner başlıklar |

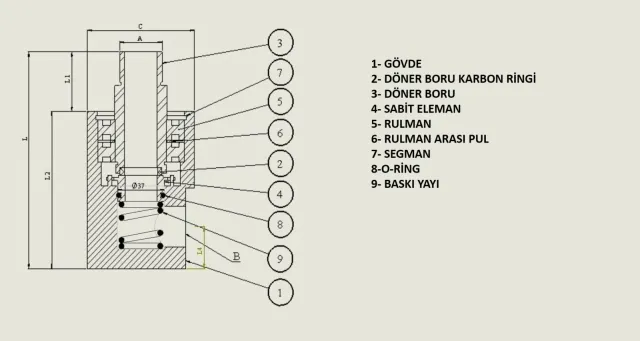

Parça Tanım
| 1 | Gövde |
| 2 | Döner Boru Karbon Ringi |
| 3 | Döner Boru |
| 4 | Sabit Eleman |
| 5 | Rulman |
| 6 | Rulman Arası Pul |
| 7 | Segman |
| 8 | O-Rıng |
| 9 | Baskı Yayı |
Çalışma Limitleri
| Basınç | 10 Bar |
| Sıcaklık | 120°C |
| Devir | 1500 d/dk |
Ölçü Tablosu
| A | B | C | L | L2 | L3 | L4 |
|---|---|---|---|---|---|---|
| Ø1/4" | Ø1/4" | Ø44 | 93 | 25 | 68 | 11,50 |
| Ø3/8" | Ø3/8" | Ø44 | 97,50 | 24,50 | 73 | 18 |
| Ø1/2" | Ø1/2" | Ø57 | 112 | 28 | 84 | 17,50 |
| Ø3/4" | Ø3/4" | Ø64 | 144,50 | 34,50 | 110 | 25 |
| Ø1" | Ø1" | Ø84 | 161 | 44 | 117 | 31 |
Tabloyu yana kaydırarak tüm ölçüleri görebilirsiniz →
